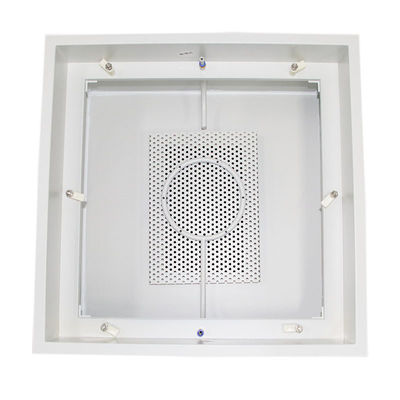

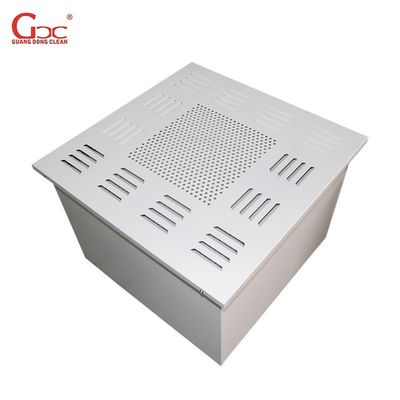

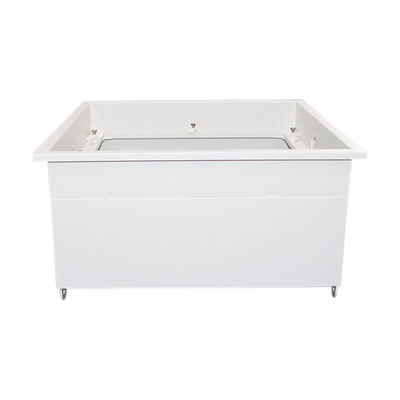

Έξοδος Φίλτρου Αέρα Cleanroom
Χαρακτηριστικά της Εξόδου Φίλτρου Αέρα Cleanroom
Πλαίσιο: χάλυβας ψυχρής έλασης με επίστρωση/ SS304

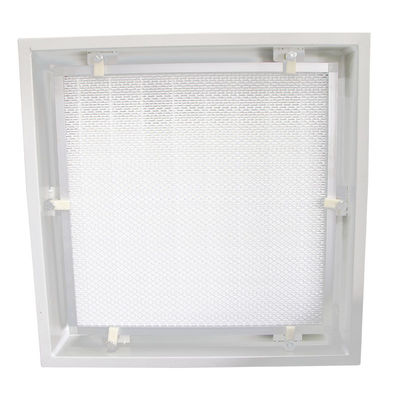

Φίλτρο: Φίλτρο HEPA στεγανοποίησης με γέλη ή φίλτρο HEPA mini πτυχής,
υποστηρίζεται και στερεώνεται από κλείδωμα πίεσης τεσσάρων πλευρών για διευκόλυνση της αντικατάστασης
Έλεγχος αέρα: χειροκίνητη βαλβίδα ή ενεργοποιητής
Πλάκα διάχυσης: επικαλυμμένος χάλυβας ψυχρής έλασης/επικαλυμμένο αλουμίνιο/SS304
Απόδοση EN 1822: H14.U15
Απόδοση MPPS: H14: ≥99,995%
Απόδοση DOP: H14: ≥ 99,999%.
Συνιστώμενη τελική πτώση πίεσης: 600 Pa.
Θερμοκρασία: 70°C μέγιστη σε συνεχή λειτουργία.
Δοκιμή: 100% ατομικά σαρωμένο σύμφωνα με το EN 1822.
Σύστημα τοποθέτησης: Μηχανική δομή σύσφιξης,
Προαιρετικό: Συσκευή ρύθμισης πεταλούδας για τον έλεγχο της βαλβίδας για την προσαρμογή της ποσότητας της ροής αέρα εισόδου στο clean room.
Αυτή η συσκευή μπορεί να περιστραφεί απευθείας από το κάτω μέρος για να ελέγξει τη βαλβίδα που συνδέεται με μια μεταλλική βίδα μεταξύ της βαλβίδας πεταλούδας, έτσι ώστε να ρυθμίζεται η εσωτερική ροή αέρα με ευκολία.
Θύρα διασποράς σκόνης PAO, θύρα δοκιμής δειγματοληψίας PAO ανάντη. Οι θύρες προορίζονται για τη δοκιμή διαρροής αέρα για κάθε κουτί HEPA που συνδέεται με σωλήνα συσκευής δοκιμής.
Κουτί HEPA για φίλτρο HEPA στεγανοποίησης με γέλη πλευρικά
| ΜΕΓΕΘΟΣ ΦΙΛΤΡΟΥ |
ΜΕΓΕΘΟΣ ΚΑΤΑΣΚΕΥΗΣ |
ΤΑΧΥΤΗΤΑ ΠΡΟΣΩΠΟΥ |
ΡΟΗ ΑΕΡΑ |
Μέγεθος στρογγυλής σωλήνωσης |
Μέγεθος τετράγωνης σωλήνωσης |
ΑΡΧΙΚΟ D.P |
ΕΞΩΤΕΡΙΚΟ ΜΕΓΕΘΟΣ ΠΕΡΙΒΛΗΜΑΤΟΣ |
| ΕΠΑΝΩ ΕΙΣΟΔΟΣ |
ΠΛΑΪΝΗ ΕΙΣΟΔΟΣ |
| Μ×Π×Υ(mm) |
Μ×Π×Υ(mm) |
Μ×Π×Υ(mm) |
m/s |
m3/h |
(mm) |
Μ×Π(mm) |
PAOH13(Pa) (99,97%@0,3um) |
L1*L1*H1(mm) |
| 434×434×90 |
484×484×280 |
484×484×410 |
0,75 |
500 |
200 |
200×200 |
185 |
524*524*H+40 |
| 584×584×90 |
634×634×280 |
634×634×410 |
0,75 |
900 |
250 |
320×200 |
185 |
674*674*H+40 |
| 644×644×90 |
694×694×280 |
694×694×410 |
0,75 |
1100 |
300 |
320×250 |
185 |
734*734*H+40 |
| 949×644×90 |
999×694×280 |
999×694×410 |
0,75 |
1600 |
350 |
500×250 |
185 |
1039*734*H+40 |
| 1254×644×80 |
1304×694×280 |
1304×694×410 |
0,75 |
2200 |
400 |
600×200 |
185 |
1344*734*H+40 |
Κουτί HEPA για φίλτρο HEPA στεγανοποίησης από πάνω
| ΜΕΓΕΘΟΣ ΦΙΛΤΡΟΥ |
ΜΕΓΕΘΟΣ ΚΑΤΑΣΚΕΥΗΣ |
ΤΑΧΥΤΗΤΑ ΠΡΟΣΩΠΟΥ |
ΡΟΗ ΑΕΡΑ |
Μέγεθος στρογγυλής σωλήνωσης |
Μέγεθος τετράγωνης σωλήνωσης |
ΑΡΧΙΚΟ D.P |
ΕΞΩΤΕΡΙΚΟ ΜΕΓΕΘΟΣ ΠΕΡΙΒΛΗΜΑΤΟΣ |
| ΕΠΑΝΩ ΕΙΣΟΔΟΣ |
ΠΛΑΪΝΗ ΕΙΣΟΔΟΣ |
| Μ×Π×Υ(mm) |
Μ×Π×Υ(mm) |
Μ×Π×Υ(mm) |
m/s |
m3/h |
(mm) |
Μ×Π(mm) |
PAOH13(Pa) (99,97%@0,3um) |
L1*L1*H1(mm) |
| 400×400×95 |
450×450×280 |
450×450×410 |
0,75 |
500 |
200 |
200×200 |
185 |
490*490*H+40 |
| 550×550×95 |
600×600×280 |
600×600×410 |
0,75 |
900 |
250 |
320×200 |
185 |
640*640*H+40 |
| 610×610×95 |
660×660×280 |
660×660×410 |
0,75 |
1100 |
300 |
320×250 |
185 |
700*700*H+40 |
| 915×610×95 |
965×660×280 |
965×660×410 |
0,75 |
1600 |
350 |
500×250 |
185 |
1005*700*H+40 |
| 1220×610×95 |
1270×660×280 |
1270×660×410 |
0,75 |
2200 |
400 |
600×200 |
185 |
1310*700*H+40 |
Διασφάλιση Ποιότητας
- Κάθε διαδικασία παραγωγής έχει ένα ειδικό άτομο για έλεγχο για να διασφαλιστεί η ποιότητα
- Έχετε επαγγελματίες μηχανικούς για να ελέγξετε την ποιότητα
- Όλα τα προϊόντα έχουν περάσει CE, FCC, ROHS και άλλες πιστοποιήσεις
Εφαρμογή
Είναι μια αντικαταστάσιμη μονάδα HEPA, που χρησιμοποιείται ευρέως στον τεχνικό τομέα νοσοκομείων, φαρμακευτικών προϊόντων, ημιαγωγών, κατασκευής LCD, μηχανημάτων ακριβείας, οπτικών κ.λπ. Η επιφάνεια του σώματος χρησιμοποιεί ηλεκτροστατική επεξεργασία ψεκασμού, αντοχή στη διάβρωση, σχεδιασμός στεγανοποίησης δεξαμενής ενισχύει περαιτέρω τη μοναδικότητά του.
